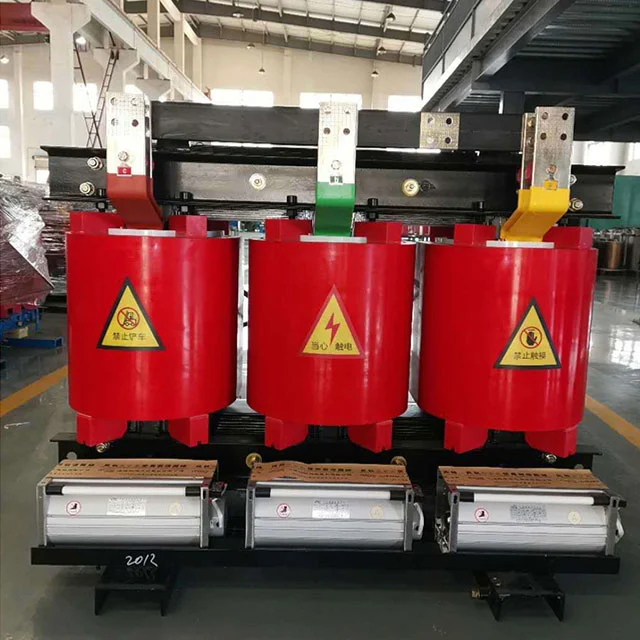

SGOB एक चीन गुणवत्ता वाला चीन 1000kva ड्राई ट्रांसफार्मर आपूर्तिकर्ता है। यह एक शीर्ष स्तरीय विद्युत उपकरण है जिसे आधुनिक औद्योगिक, वाणिज्यिक और संस्थागत सेटिंग्स की उच्च-शक्ति मांगों को पूरा करने के लिए डिज़ाइन किया गया है। 1000 किलोवोल्ट-एम्पीयर (केवीए) की मजबूत पावर रेटिंग के साथ, यह ट्रांसफार्मर अद्वितीय विश्वसनीयता, दक्षता और स्थायित्व प्रदान करता है, जो इसे विभिन्न प्रकार के अनुप्रयोगों के लिए एक बहुमुखी पावर समाधान बनाता है।
उत्पाद वर्णन
SGOB 1000kva ड्राई ट्रांसफार्मर बहुत सुरक्षित उत्पाद है। इसे सीधे लोड सेंटर में स्थापित किया जा सकता है। यह पूर्व-सुखाने के बिना 100% आर्द्रता वाले वातावरण में अच्छी तरह से काम करता है। इसका व्यापक रूप से निर्माण क्षेत्र, वाणिज्यिक केंद्र, हवाई अड्डे, स्टेशन, बंदरगाह, सबवे, कारखाने, भूमिगत बिजली वितरण स्टेशन, अपतटीय तेल ड्रिलिंग प्लेटफॉर्म, बिजली संयंत्र आदि में उपयोग किया गया है।
उत्पाद लाभ
SGOB हाई-परफॉर्मेंस 1000kva ड्यूरेबल रेज़िन ड्राई टाइप ट्रांसफार्मर को ड्राई-टाइप कॉन्फ़िगरेशन में डिज़ाइन किया गया है, जो तेल की आवश्यकता को समाप्त करता है, जिससे रिसाव का खतरा और पर्यावरण प्रदूषण की संभावना काफी कम हो जाती है। यह पर्यावरण-अनुकूल सुविधा वैश्विक सतत विकास प्रयासों के साथ संरेखित होती है, जिससे स्वच्छ ऊर्जा समाधानों को बढ़ावा देने और कार्बन उत्सर्जन को कम करने में मदद मिलती है। SGOB 1000kva ड्राई-टाइप ट्रांसफार्मर डिजाइन में कॉम्पैक्ट, संरचनात्मक रूप से मजबूत और सीमित स्थान वाले स्थानों में स्थापना के लिए अत्यधिक उपयुक्त है। इसका मजबूत निर्माण सबसे अधिक मांग वाले औद्योगिक वातावरण में भी दीर्घकालिक विश्वसनीयता और सुचारू संचालन सुनिश्चित करता है।
यह उच्च दक्षता वाला 1000kva ड्राई टाइप ट्रांसफार्मर बड़े भार को संभाल सकता है, जिससे यह उन अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बन जाता है जहां निरंतर और महत्वपूर्ण बिजली की मांग की आवश्यकता होती है। चाहे वह विनिर्माण संयंत्र, डेटा केंद्र, चिकित्सा संस्थान या शैक्षणिक संस्थान हों, एसजीओबी 1000kva ड्राई-टाइप ट्रांसफार्मर जरूरत पड़ने पर विश्वसनीय बिजली आपूर्ति प्रदान कर सकता है।
अपनी शक्तिशाली पावर हैंडलिंग क्षमता के अलावा, इस ट्रांसफार्मर में उत्कृष्ट ऊर्जा दक्षता भी है। यह ऊर्जा हानि को कम करता है, जिससे लोड तक बिजली वितरण अधिकतम होता है और परिचालन लागत कम होती है। यह इसे उन उद्यमों के लिए एक आदर्श विकल्प बनाता है जो ऊर्जा खपत को अनुकूलित करना और अपने कार्बन पदचिह्न को कम करना चाहते हैं।
इसके अलावा, SGOB 1000kva ड्राई-टाइप ट्रांसफार्मर में शोर में कमी और गर्मी अपव्यय जैसी उन्नत सुविधाएँ भी हैं। ये सुविधाएँ सुनिश्चित करती हैं कि ट्रांसफार्मर अधिक शांति से और कम तापमान पर काम करता है, जिससे उपयोगकर्ता अनुभव बढ़ता है और ट्रांसफार्मर का जीवनकाल बढ़ जाता है।
SGOB 1000kva ड्राई-टाइप ट्रांसफार्मर एक उच्च-प्रदर्शन, विश्वसनीय और पर्यावरण के अनुकूल बिजली समाधान है। इसकी कॉम्पैक्ट डिजाइन, मजबूत संरचना और उन्नत विशेषताएं इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बनाती हैं। चाहे आपको विनिर्माण संयंत्रों, डेटा केंद्रों, या चिकित्सा संस्थानों को बिजली की आपूर्ति करने की आवश्यकता हो, SGOB 1000kva ड्राई-टाइप ट्रांसफार्मर आपको जरूरत पड़ने पर आवश्यक बिजली प्रदान कर सकता है।
मुख्य सामग्री और विशेषताएं
यह कॉइल कंडक्टर के रूप में एफ-क्लास इंसुलेटेड तांबे के तार और इंसुलेटिंग सामग्री के रूप में ग्लास फाइबर और एपॉक्सी राल मिश्रित सामग्री का उपयोग करता है। इसका विस्तार गुणांक तांबे के कंडक्टर के समान है, और इसमें उत्कृष्ट प्रभाव प्रतिरोध, तापमान परिवर्तन प्रतिरोध और दरार प्रतिरोध है। ग्लास फ़ाइबर और एपॉक्सी रेज़िन के सभी घटकों में स्वयं-बुझाने के गुण होते हैं और वे जलते नहीं रहेंगे। इस बीच, हाई-वोल्टेज कॉइल को 1-मिलीबार वैक्यूम स्थिति के तहत एपॉक्सी राल के साथ डाला जाता है, और कॉइल के अंदर कोई बुलबुले नहीं होते हैं, जिससे यह सुनिश्चित होता है कि कॉइल का स्थानीय डिस्चार्ज छोटा है। साथ ही ट्रांसफार्मर के नुकसान को भी प्रभावी ढंग से कम किया गया है।
ट्रांसफार्मर का कोर जापान के निप्पॉन स्टील से आयातित 30EH120 श्रृंखला उच्च चुंबकीय पारगम्यता कोल्ड रोल्ड सिलिकॉन स्टील शीट से बना है। इन सिलिकॉन स्टील शीटों में एक क्रमबद्ध अनाज व्यवस्था होती है, जो 45° पूर्ण चैम्फर्ड तरीके से जुड़ी होती हैं, और चार परतों में खड़ी होती हैं। नमी और जंग को रोकने के लिए कोर की सतह को इंसुलेटिंग रेज़िन पेंट से लेपित किया गया है, और दो क्लैंप और फास्टनरों में जंग-रोधी सुरक्षा परतें भी हैं। संपूर्ण कोर एक नॉन-स्टैक्ड योक और स्टील पुल प्लेट संरचना को अपनाता है, जो प्रभावी रूप से नो-लोड लॉस, नो-लोड करंट और कोर शोर को कम करता है।
कम-वोल्टेज उच्च-वर्तमान कॉइल्स के लिए, जब शॉर्ट सर्किट होता है, तो शॉर्ट-सर्किट तनाव बड़ा होता है, जबकि कम-वोल्टेज कॉइल्स में कम मोड़ होते हैं। लो-वोल्टेज करंट जितना बड़ा होगा, कॉइल वाइंडिंग विधि का उपयोग करते समय अस्थिर करंट की समस्या उतनी ही अधिक स्पष्ट होगी। ताप अपव्यय मुद्दों पर भी विचार करने की आवश्यकता है। इस समय, फ़ॉइल के साथ लपेटे गए लो-वोल्टेज कॉइल उपरोक्त समस्याओं को बेहतर ढंग से हल कर सकते हैं। सबसे पहले, फ़ॉइल उत्पादों में कोई अक्षीय मोड़ और अक्षीय घुमावदार हेलिक्स कोण नहीं होता है। हाई-वोल्टेज और लो-वोल्टेज वाइंडिंग्स के वर्तमान घुमाव संतुलित होते हैं, और शॉर्ट सर्किट होने पर ट्रांसफार्मर का अक्षीय तनाव छोटा होता है। दूसरे, इसके पतले इन्सुलेशन के कारण, प्रसंस्करण के दौरान वायु चैनलों की कई परतों को स्वतंत्र रूप से सेट किया जा सकता है, और गर्मी अपव्यय समस्या भी बेहतर ढंग से हल हो जाती है। कॉइल की आंतरिक वेल्डिंग क्सीनन गैस सुरक्षा वेल्डिंग का उपयोग करके पूरी तरह से स्वचालित फ़ॉइल वाइंडिंग मशीन पर की जाती है, जिसमें उच्च परिशुद्धता, कम वेल्डिंग प्रतिरोध और कोई बाहरी वेल्डिंग प्रक्रिया नहीं होती है। घुमावदार परतों के बीच, डीएमडी इन्सुलेशन का उपयोग किया जाता है, और सिरों को सील कर दिया जाता है और घुमावदार होने के बाद राल से ठीक किया जाता है।
एक क्रॉस-फ्लो टॉप एयर-कूलिंग पंखा अपनाया जाता है। इस पंखे में कम शोर, उच्च हवा का दबाव और अच्छी उपस्थिति के फायदे हैं, और ट्रांसफार्मर की अधिभार क्षमता में सुधार होता है। तापमान नियंत्रण ट्रांसफार्मर संचालन की सुरक्षा और विश्वसनीयता में सुधार के लिए एक बुद्धिमान तापमान नियंत्रक का उपयोग करता है।
उत्पाद की विशेषताएँ
शंघाई इंडस्ट्रियल ट्रांसफार्मर कंपनी लिमिटेड द्वारा निर्मित 1000kVA एपॉक्सी रेजिन कास्ट माउंट इंसुलेशन ड्राई टाइप पावर डिस्ट्रीब्यूशन ट्रांसफार्मर को उन्नत विदेशी तकनीक पेश करके शेनयांग ट्रांसफार्मर रिसर्च इंस्टीट्यूट के सहयोग से विकसित और डिजाइन किया गया है। उत्पाद विश्वसनीयता सूचकांक अंतरराष्ट्रीय उन्नत स्तर पर पहुंच गया है।
SGOB 1000kva ड्राई ट्रांसफार्मर सुरक्षित, ज्वाला-मंदक और अग्निरोधी, प्रदूषण-मुक्त है और इसे सीधे लोड सेंटर में स्थापित किया जा सकता है। यह रखरखाव-मुक्त है, स्थापित करना आसान है, इसमें कम व्यापक परिचालन लागत, कम नुकसान, अच्छा नमी-प्रूफ प्रदर्शन है, यह सामान्य रूप से 100% आर्द्रता पर काम कर सकता है, और शटडाउन के बाद पूर्व-सुखाने के बिना इसे ऑपरेशन में डाला जा सकता है। इसमें कम आंशिक डिस्चार्ज, कम शोर, मजबूत गर्मी अपव्यय फ़ंक्शन है, और मजबूर वायु शीतलन स्थितियों के तहत 150% रेटेड लोड पर काम कर सकता है।
SGOB 1000kva ड्राई ट्रांसफार्मर अब व्यापक रूप से ऊंची इमारतों, वाणिज्यिक केंद्रों, हवाई अड्डों, स्टेशनों, गोदी, सबवे, कारखानों, भूमिगत वितरण स्टेशनों, अपतटीय तेल ड्रिलिंग प्लेटफार्मों, बिजली संयंत्रों और कठोर वातावरण और उपयोग की स्थिति वाले अन्य स्थानों में उपयोग किया जाता है।
उत्पाद की विशेषताएँ
● आग प्रतिरोधी
● नमी प्रतिरोध
● आसान रखरखाव और स्थापना
● कठिन वातावरणीय परिस्थितियों में अच्छी तरह दौड़ना
● गैर-प्रदूषणकारी उत्पाद
● व्यापक ऑपरेशन के दौरान कम नुकसान
पैरामीटर
| नमूना | कोई भार हानि नहीं (डब्ल्यू) |
भार हानि (120%) |
उपस्थिति (%) |
नोलॉड करंट (%) |
शोर स्तर (एलपीए) डीबी |
वज़न (केजी) |
| एससी(बी)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| एससी(बी)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| एससी(बी)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| एससी(बी)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| एससी(बी)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| एससी(बी)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| एससी(बी)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| एससी(बी)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| एससी(बी)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| एससी(बी)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| एससी(बी)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| एससी(बी)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| एससी(बी)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| एससी(बी)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| एससी(बी)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| एससी(बी)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| एससी(बी)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| एससी(बी)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| एससी(बी)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| एससी(बी)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| नमूना | आयाम(एमएम) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| एससी(जेड)(बी) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| एससी(जेड)(बी) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| एससी(जेड)(बी)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| एससी(जेड)(बी)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| एससी(जेड)(बी)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| एससी(जेड)(बी)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| एससी(जेड)(बी)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| एससी(जेड)(बी)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| एससी(जेड)(बी)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| एससी(जेड)(बी)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| एससी(जेड)(बी)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| एससी(जेड)(बी)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| एससी(जेड)(बी)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| एससी(जेड)(बी)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| एससी(जेड)(बी)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| एससी(जेड)(बी)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| एससी(जेड)(बी)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| एससी(जेड)(बी)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| एससी(जेड)(बी)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| एससी(जेड)(बी) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| नमूना | क्षमता (केवीए) | लंबाई (एमएम) |
चौड़ाई (एमएम) | ऊंचाई (एमएम) |
अनुदैर्ध्य (एमएम) | क्षैतिज (एमएम) | वजन (किग्रा) |
| एससी(जेड)(बी) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| एससी(जेड)(बी) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| एससी(जेड)(बी)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| एससी(जेड)(बी)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| एससी(जेड)(बी)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| एससी(जेड)(बी)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| एससी(जेड)(बी)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| एससी(जेड)(बी)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| एससी(जेड)(बी)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| एससी(जेड)(बी)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| एससी(जेड)(बी) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| एससी(जेड)(बी) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| एससी(जेड)(बी)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| एससी(जेड)(बी)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| एससी(जेड)(बी)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| एससी(जेड)(बी)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| एससी(जेड)(बी) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| एससी(जेड)(बी)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| एससी(जेड)(बी) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| एससी(जेड)(बी) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
कंपनी प्रोफाइल
शंघाई इंडस्ट्री ट्रांसफॉर्मर्स कंपनी लिमिटेड (एसजीओबी) विद्युत वितरण उपकरणों की एक पूर्ण-श्रेणी आपूर्तिकर्ता है। हमारे उत्पादों में शामिल हैं:
● तेल में डूबे ट्रांसफार्मर
● 35KV तेल में डूबे ट्रांसफार्मर
● एक्सॉक्सी रेज़िन इन्सुलेशन ड्राई-टाइप पावर ट्रांसफार्मर
● अनाकार मिश्र धातु वितरण ट्रांसफार्मर
● फोटोवोल्टिक ट्रांसफार्मर
● पवन ऊर्जा ट्रांसफार्मर
● बॉक्स-शैली सबस्टेशन ट्रांसफार्मर
हमारी कंपनी की स्थापना 2007 में हुई थी और आज इसकी 40,000 वर्गमीटर की कार्यशाला और 200 से अधिक कर्मचारी हैं। हमारे उत्पादों का व्यापक रूप से बिजली उत्पादन और वितरण, कोयला उत्पादन, धातु विज्ञान, तेल और गैस, रसायन, निर्माण, बंदरगाह, हवाई अड्डे, रेलवे और नगरपालिका बुनियादी ढांचे जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।
हम विद्युत अलमारियाँ और बाड़े, स्विचगियर बॉक्स जैसे संबंधित उपकरण भी बनाते हैं। वर्तमान में, हम अपनी उत्पाद श्रृंखला को बिजली से संबंधित अन्य क्षेत्रों जैसे हॉट श्रिंक कनेक्टर, विद्युत केबल और संबंधित यांत्रिक उपकरण आदि में विस्तारित कर रहे हैं। हमारा लक्ष्य हमारे वैश्विक ग्राहक आधार के लिए वन-स्टॉप विद्युत उपकरण और भागों की आपूर्ति मंच बनाना है।
हम उच्चतम गुणवत्ता वाले उत्पाद वितरित करने के लिए अपनी सख्त गुणवत्ता नियंत्रण प्रणाली पर भरोसा करते हैं। हमारे 200 कर्मचारियों में से 46 अनुभवी इंजीनियर हैं। हमारी गुणवत्ता प्रणाली में निम्नलिखित योग्यताएँ शामिल हैं:
● चीन का राष्ट्रीय ट्रांसफार्मर गुणवत्ता पर्यवेक्षण केंद्र
● ISO-9001:2008 गुणवत्ता प्रबंधन प्रणाली
● ISO-14001:2004 पर्यावरण प्रबंधन प्रणाली
● OHSMS18000 स्वास्थ्य और सुरक्षा प्रणाली
हमारे पेटेंट:
हमारी उत्पादन और गुणवत्ता परीक्षण क्षमताओं में शामिल हैं:
● स्वचालित फ़ॉइल वाइंडिंग
● डिजिटल सिलिकॉन स्टील शीटिंग और स्लिटिंग
● पूरी तरह से स्वचालित वैक्यूम सुखाने ओवन और वार्निश लाइन
● HAEFLY आंशिक निर्वहन परीक्षक
● HAEFLY पावर विश्लेषक
● HAEFLY हार्मोनिक विश्लेषक
इसका परिणाम आपके बुनियादी ढांचे के निवेश को अधिकतम करने के लिए उच्च दक्षता, कम बिजली अपव्यय और कम शोर का एक बेहतर उत्पाद है।
