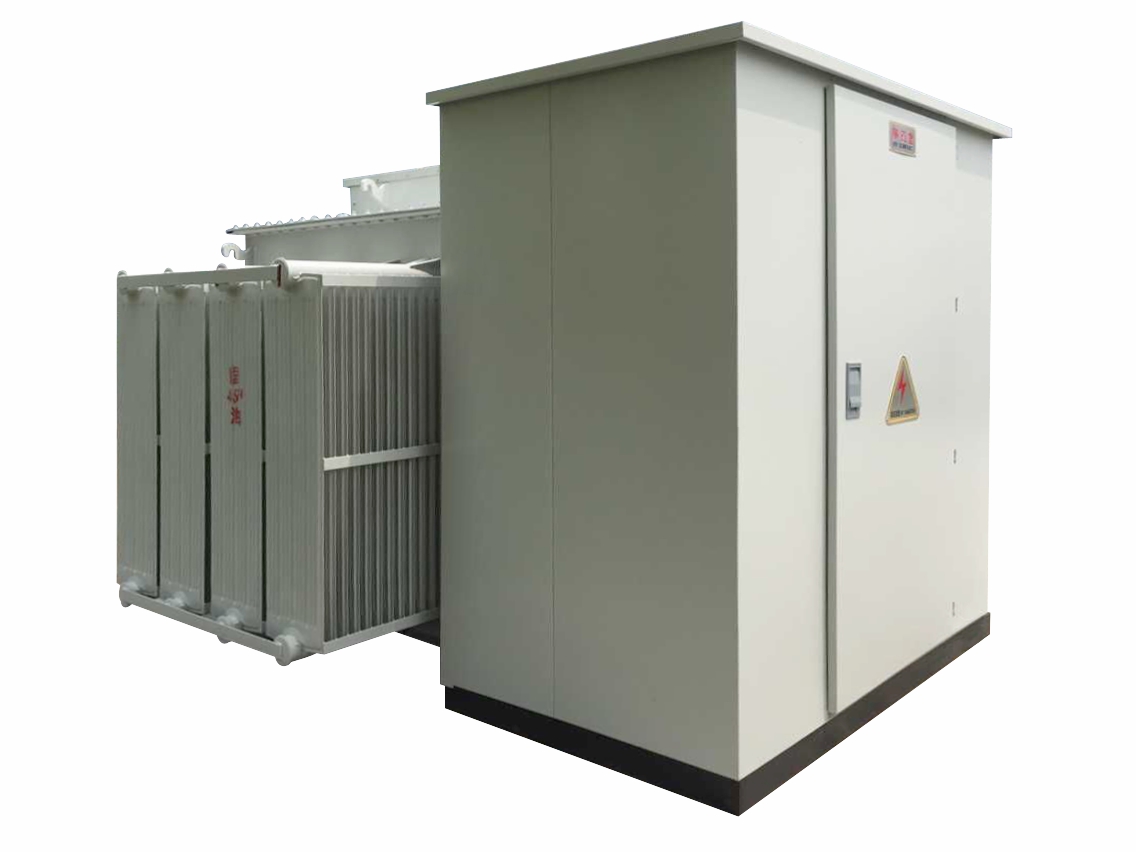

1600kva बॉक्स प्रकार पावर सबस्टेशन ट्रांसफार्मर

उत्पाद विशेषता

चीन में बने सभी SGOB 1600kva बॉक्स टाइप पावर सबस्टेशन ट्रांसफार्मर को डिज़ाइन, विनिर्माण, असेंबली और वायरिंग सहित एक समय में कारखाने में एकीकृत और असेंबल किया जाता है।  निर्माता और फ़ैक्टरी परीक्षण और निरीक्षण द्वारा सख्त डिबगिंग के बाद, ग्राहक को सही डिलीवरी सुनिश्चित करने के लिए इसे वितरित किया जाता है।

1600kva कॉम्पैक्ट बॉक्स प्रकार पावर प्रीफैब्रिकेटेड सबस्टेशन ट्रांसफार्मर में एक कॉम्पैक्ट संरचना और मजबूत अनुकूलनशीलता है।  इसका फर्श स्थान पारंपरिक सबस्टेशनों का केवल 30% से 40% है।  यह विभिन्न नींव रूपों का समर्थन करता है और शहरों और औद्योगिक क्षेत्रों जैसे स्थान-बाधित परिदृश्यों के लिए उपयुक्त है।

यह SGOB 1600kva कॉम्पैक्ट बॉक्स प्रकार पावर सबस्टेशन ट्रांसफार्मर पूरी तरह से संलग्न संरचना में धूल-प्रूफ, नमी-प्रूफ, जंग-रोधी और गर्मी इन्सुलेशन प्रदर्शन की सुविधा देता है, IP54 या उससे ऊपर के सुरक्षा स्तर के साथ, जो दीर्घकालिक स्थिर आउटडोर संचालन की आवश्यकताओं को पूरा करता है।

यह सुरक्षित और बुद्धिमान है, जिसमें पूर्ण विद्युत इंटरलॉक और सुरक्षा कार्य शामिल हैं। यह तीन चरण 1600kva बॉक्स प्रकार पावर सबस्टेशन ट्रांसफार्मर वैकल्पिक रूप से एक बुद्धिमान निगरानी प्रणाली से सुसज्जित किया जा सकता है जो दूरस्थ स्थिति निगरानी और गलती प्रारंभिक चेतावनी का समर्थन करता है।

लचीले अनुकूलन का समर्थन करें और लागत प्रभावी समाधान प्रदान करें।  उपयोगकर्ता की आवश्यकताओं के अनुसार ट्रांसफार्मर प्रकार (तेल-डूबे/सूखा), इनकमिंग और आउटगोइंग लाइन विधियों और आवरण सामग्री के कॉन्फ़िगरेशन का समर्थन करें, जिससे समग्र निवेश और संचालन और रखरखाव लागत कम हो जाएगी।

1600kva बॉक्स टाइप पावर सबस्टेशन ट्रांसफार्मर की संरचना क्या है?

1. हाई-वोल्टेज स्विच यूनिट

SGOB 1600kva बॉक्स टाइप पावर सबस्टेशन ट्रांसफार्मर सबस्टेशन के पावर इनलेट के रूप में कार्य करता है और आमतौर पर पूरी तरह से इंसुलेटेड SF6 या सॉलिड-इंसुलेटेड रिंग मेन इकाइयों से सुसज्जित होता है।  मुख्य घटकों में लोड स्विच, हाई-वोल्टेज फ़्यूज़ और डिस्कनेक्टर्स शामिल हैं, जो दोहरी पावर रिंग नेटवर्क या एकल पावर टर्मिनलों के मानक बिजली आपूर्ति मोड प्राप्त कर सकते हैं। इकाई पूर्ण "पांच-रोकथाम" इंटरलॉक फ़ंक्शन से सुसज्जित है और इसे इलेक्ट्रिक ऑपरेशन और मॉनिटरिंग इंटरफेस के साथ विस्तारित किया जा सकता है, जो रिमोट कंट्रोल और बुद्धिमान प्रबंधन के लिए बुनियादी स्थितियां प्रदान करता है।

2. ट्रांसफार्मर इकाई

यह इकाई विद्युत ऊर्जा रूपांतरण का मूल है और परियोजना आवश्यकताओं के अनुसार इसे 1600kVA तेल-डूबे हुए या सूखे-प्रकार के ट्रांसफार्मर से सुसज्जित किया जा सकता है। तेल में डूबे ट्रांसफार्मर में अच्छी अर्थव्यवस्था और उच्च गर्मी अपव्यय दक्षता होती है, जो उन्हें बाहरी अनुप्रयोगों के लिए एक सार्वभौमिक विकल्प बनाती है।

3. निम्न-वोल्टेज वितरण इकाई

यह इकाई विद्युत ऊर्जा के वितरण, सुरक्षा और प्रबंधन के लिए जिम्मेदार है।  मुख्य सर्किट को फ़्रेम सर्किट ब्रेकरों द्वारा समग्र सुरक्षा प्रदान की जाती है, और अलग-अलग नियंत्रण प्राप्त करने के लिए कई शाखा सर्किट मोल्डेड केस सर्किट ब्रेकरों से सुसज्जित होते हैं। यूनिट मानक के रूप में एक बुद्धिमान प्रतिक्रियाशील पावर क्षतिपूर्ति उपकरण से सुसज्जित है, जो सिस्टम के पावर फैक्टर को स्वचालित रूप से समायोजित कर सकता है। साथ ही, वास्तविक समय में वर्तमान, वोल्टेज, बिजली और ऊर्जा खपत जैसे डेटा की निगरानी के लिए बहु-कार्यात्मक मीटर स्थापित किए जाते हैं, जो ऑपरेशन प्रबंधन के लिए आधार प्रदान करते हैं।

4. समग्र बॉक्स संरचना

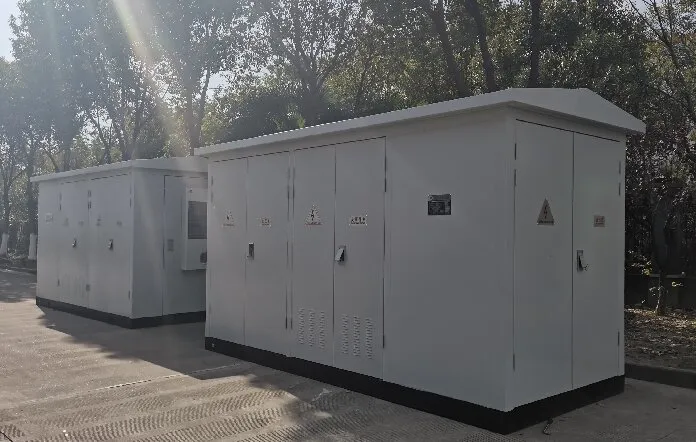

बॉक्स बॉडी एक "आंख" आकार के मानकीकृत मॉड्यूल डिज़ाइन को अपनाती है, जो उपरोक्त तीन कार्यात्मक इकाइयों को एक मजबूत घरेलू खोल में भौतिक रूप से अलग और एकीकृत करती है। खोल आमतौर पर जंग-रोधी स्टील प्लेटों या गैर-धातु सामग्री से बना होता है। प्रत्येक डिब्बे को स्वतंत्र रूप से सील किया गया है, और समग्र सुरक्षा स्तर IP54 या उससे ऊपर तक पहुंच सकता है, जो हवा, बारिश, धूल और नमक स्प्रे के क्षरण को प्रभावी ढंग से रोकता है। उपस्थिति डिजाइन कॉम्पैक्ट है, और रंग और सामग्री को स्थापना वातावरण के अनुसार अनुकूलित किया जा सकता है।
