ट्रांसफार्मर की उन्नत शीतलन प्रणाली यह सुनिश्चित करती है कि यह ध्वनि प्रदूषण और गर्मी उत्पादन को कम करते हुए कुशलतापूर्वक और चुपचाप संचालित हो। यह न केवल ट्रांसफार्मर के जीवनकाल को बढ़ाता है बल्कि समग्र उपयोगकर्ता अनुभव को भी बढ़ाता है। ऊर्जा दक्षता पर ध्यान देने के साथ, SGOB 1600kva ड्राई ट्रांसफार्मर ऊर्जा हानि को कम करने और लोड तक बिजली वितरण को अधिकतम करने के लिए उच्च गुणवत्ता वाली सामग्री और अत्याधुनिक विनिर्माण तकनीकों का उपयोग करता है।

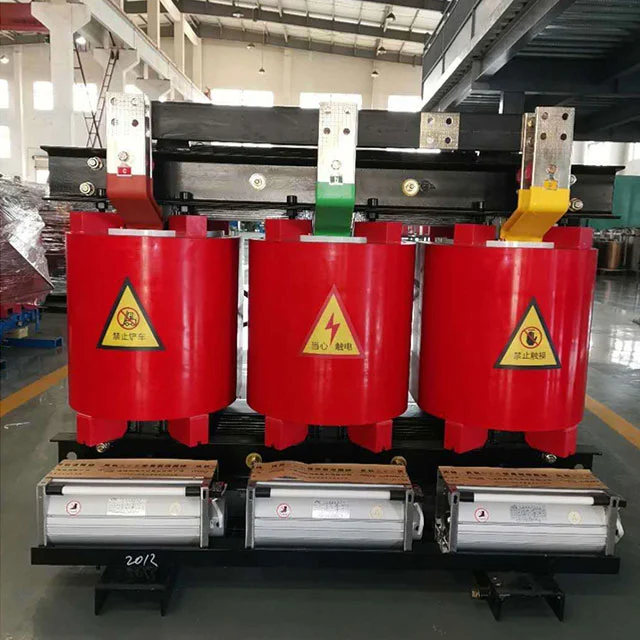

SGOB 1600kva ड्राई ट्रांसफार्मर एक प्रीमियम विद्युत उपकरण है जिसे आधुनिक औद्योगिक और वाणिज्यिक अनुप्रयोगों की उच्च-शक्ति मांगों को पूरा करने के लिए डिज़ाइन किया गया है। 1600 किलोवोल्ट-एम्पीयर (केवीए) की मजबूत पावर रेटिंग के साथ, यह ट्रांसफार्मर विभिन्न सेटिंग्स में बेजोड़ प्रदर्शन देने के लिए सटीक इंजीनियरिंग, विश्वसनीयता और दक्षता को जोड़ता है।
SGOB 1600kva ड्राई ट्रांसफार्मर अपने ड्राई-टाइप डिज़ाइन के लिए जाना जाता है, जो तेल रिसाव और पर्यावरण प्रदूषण के जोखिम को समाप्त करता है। यह इसे पर्यावरण के अनुकूल समाधान बनाता है जो वैश्विक स्थिरता प्रयासों के अनुरूप है। इसका कॉम्पैक्ट पदचिह्न और मजबूत निर्माण यह सुनिश्चित करता है कि इसे अंतरिक्ष-बाधित वातावरण में स्थापित किया जा सकता है, जबकि इसका मजबूत निर्माण लंबे समय तक विश्वसनीयता और निर्बाध संचालन की गारंटी देता है।
ट्रांसफार्मर की उन्नत शीतलन प्रणाली यह सुनिश्चित करती है कि यह ध्वनि प्रदूषण और गर्मी उत्पादन को कम करते हुए कुशलतापूर्वक और चुपचाप संचालित हो। यह न केवल ट्रांसफार्मर के जीवनकाल को बढ़ाता है बल्कि समग्र उपयोगकर्ता अनुभव को भी बढ़ाता है। ऊर्जा दक्षता पर ध्यान देने के साथ, SGOB 1600kva ड्राई ट्रांसफार्मर ऊर्जा हानि को कम करने और लोड तक बिजली वितरण को अधिकतम करने के लिए उच्च गुणवत्ता वाली सामग्री और अत्याधुनिक विनिर्माण तकनीकों का उपयोग करता है।
SGOB 1600kva ड्राई ट्रांसफार्मर को पर्याप्त भार का समर्थन करने के लिए डिज़ाइन किया गया है, जो इसे उन अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है जहां उच्च बिजली की मांग सुसंगत और महत्वपूर्ण है। विनिर्माण सुविधाओं और डेटा केंद्रों से लेकर स्वास्थ्य देखभाल संस्थानों और शैक्षिक परिसरों तक, यह ट्रांसफार्मर जरूरत पड़ने पर विश्वसनीय बिजली देने के लिए तैयार है।
अपनी तकनीकी विशिष्टताओं के अलावा, SGOB 1600kva ड्राई ट्रांसफार्मर विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए अनुकूलन विकल्पों की एक श्रृंखला प्रदान करता है। इसका मॉड्यूलर डिज़ाइन डाउनटाइम और रखरखाव लागत को कम करते हुए आसान पहुंच और सेवाक्षमता की अनुमति देता है। यह सुनिश्चित करता है कि व्यवसाय अपनी ऊर्जा खपत को अनुकूलित कर सकते हैं, अपने कार्बन पदचिह्न को कम कर सकते हैं और ऊर्जा बिलों पर पैसा बचा सकते हैं।
SGOB ब्रांड गुणवत्ता और विश्वसनीयता का पर्याय है, और 1600kva ड्राई ट्रांसफार्मर कोई अपवाद नहीं है। यह सभी प्रासंगिक उद्योग मानकों और विनियमों को पूरा करता है, यह सुनिश्चित करते हुए कि यह विभिन्न अनुप्रयोगों में उपयोग के लिए सुरक्षित और अनुपालन योग्य है। अपने प्रभावशाली प्रदर्शन और लचीलेपन के साथ, SGOB 1600kva ड्राई ट्रांसफार्मर उन व्यवसायों के लिए सही विकल्प है जो सर्वोत्तम मांग करते हैं।
उत्पाद की विशेषताएँ
शंघाई इंडस्ट्रियल ट्रांसफार्मर कंपनी लिमिटेड द्वारा निर्मित एपॉक्सी रेजिन कास्ट 1600kva ड्राई ट्रांसफार्मर को उन्नत विदेशी तकनीक पेश करके शेनयांग ट्रांसफार्मर रिसर्च इंस्टीट्यूट के सहयोग से विकसित और डिजाइन किया गया है। उत्पाद विश्वसनीयता सूचकांक अंतरराष्ट्रीय उन्नत स्तर पर पहुंच गया है।
SGOB 1600kva ड्राई ट्रांसफार्मर सुरक्षित, ज्वाला-मंदक और अग्नि-रोधी, प्रदूषण-मुक्त है, और इसे सीधे लोड सेंटर में स्थापित किया जा सकता है। यह रखरखाव-मुक्त है, स्थापित करना आसान है, इसमें कम व्यापक परिचालन लागत, कम नुकसान, अच्छा नमी-प्रूफ प्रदर्शन है, यह सामान्य रूप से 100% आर्द्रता पर काम कर सकता है, और शटडाउन के बाद पूर्व-सुखाने के बिना इसे ऑपरेशन में डाला जा सकता है। इसमें कम आंशिक डिस्चार्ज, कम शोर, मजबूत गर्मी अपव्यय फ़ंक्शन है, और मजबूर वायु शीतलन स्थितियों के तहत 150% रेटेड लोड पर काम कर सकता है।
SGOB 1600kva ड्राई ट्रांसफार्मर अब व्यापक रूप से ऊंची इमारतों, वाणिज्यिक केंद्रों, हवाई अड्डों, स्टेशनों, गोदी, सबवे, कारखानों, भूमिगत वितरण स्टेशनों, अपतटीय तेल ड्रिलिंग प्लेटफार्मों, बिजली संयंत्रों और कठोर वातावरण और उपयोग की स्थिति वाले अन्य स्थानों में उपयोग किया जाता है।
मुख्य सामग्री और विशेषताएं
कॉइल कंडक्टर के रूप में एफ-क्लास इंसुलेटेड तांबे के तार और इन्सुलेशन के रूप में ग्लास फाइबर और एपॉक्सी राल मिश्रित सामग्री का उपयोग करता है। इसका विस्तार गुणांक तांबे के कंडक्टर के करीब है और इसमें अच्छा प्रभाव प्रतिरोध, तापमान परिवर्तन प्रतिरोध और दरार प्रतिरोध है। ग्लास फ़ाइबर और एपॉक्सी रेज़िन के सभी घटक स्वयं बुझने वाले हैं और जलते नहीं रहेंगे। साथ ही, हाई-वोल्टेज कॉइल को 1 एमबार वैक्यूम स्थिति के तहत एपॉक्सी राल के साथ डाला जाता है, और कॉइल के अंदर कोई बुलबुले नहीं होते हैं, जिससे यह सुनिश्चित होता है कि कॉइल का आंशिक निर्वहन छोटा है। साथ ही, ट्रांसफार्मर का नुकसान भी प्रभावी रूप से कम हो जाता है।
ट्रांसफार्मर का लौह कोर निप्पॉन स्टील, जापान से आयातित व्यवस्थित अनाज अभिविन्यास के साथ उच्च-पारगम्यता कोल्ड-रोल्ड सिलिकॉन स्टील शीट की 30EH120 श्रृंखला से बना है, जिसमें 45 डिग्री पूर्ण-बेवल जोड़ और चार-स्तरीय चरण-दर-चरण स्टैकिंग है। नमी और जंग को रोकने के लिए लोहे की कोर की सतह को इन्सुलेटिंग राल पेंट से सील कर दिया जाता है, और दो क्लैंप और फास्टनरों में जंग-रोधी सुरक्षात्मक परतें होती हैं। संपूर्ण आयरन कोर एक नॉन-स्टैक्ड आयरन योक और स्टील पुल प्लेट संरचना को अपनाता है, जो प्रभावी रूप से नो-लोड लॉस, नो-लोड करंट और आयरन कोर शोर को कम करता है।
कम वोल्टेज और उच्च वर्तमान कॉइल के लिए, शॉर्ट सर्किट होने पर शॉर्ट सर्किट तनाव बड़ा होता है, और कम वोल्टेज घुमावों की संख्या छोटी होती है। लो वोल्टेज करंट जितना बड़ा होगा, वायर वाइंडिंग प्रकार का उपयोग करने पर अस्थिर एम्पीयर-टर्न की समस्या उतनी ही अधिक प्रमुख होगी। ताप अपव्यय समस्या पर भी विचार करने की आवश्यकता है। इस समय, कम वोल्टेज के लिए फ़ॉइल वाइंडिंग का उपयोग उपरोक्त समस्याओं को बेहतर ढंग से हल कर सकता है। सबसे पहले, फ़ॉइल उत्पादों में अक्षीय मोड़ और अक्षीय घुमावदार सर्पिल कोण नहीं होते हैं। उच्च और निम्न वोल्टेज वाइंडिंग के एम्पीयर-टर्न संतुलित होते हैं, और शॉर्ट सर्किट होने पर ट्रांसफार्मर का अक्षीय तनाव छोटा होता है। दूसरे, इसके पतले इन्सुलेशन के कारण, प्रक्रिया में बहु-परत वायु नलिकाओं को इच्छानुसार सेट किया जा सकता है, और गर्मी अपव्यय समस्या भी बेहतर ढंग से हल हो जाती है। कॉइल की आंतरिक वेल्डिंग पूरी तरह से स्वचालित फ़ॉइल वाइंडिंग मशीन पर क्सीनन सुरक्षा वेल्डिंग को अपनाती है, जिसमें उच्च परिशुद्धता, कम वेल्डिंग प्रतिरोध और कोई बाहरी वेल्डिंग प्रक्रिया नहीं होती है। वाइंडिंग परतों के बीच डीएमडी इन्सुलेशन का उपयोग किया जाता है, और वाइंडिंग के बाद सिरों को राल से सील और ठीक किया जाता है।
क्रॉस-फ्लो टॉप-ब्लोइंग कूलिंग फैन को अपनाया जाता है, जिसमें कम शोर, उच्च हवा का दबाव, सुंदर उपस्थिति आदि की विशेषताएं होती हैं, और ट्रांसफार्मर की अधिभार क्षमता को बढ़ाता है। ट्रांसफार्मर संचालन की सुरक्षा और विश्वसनीयता में सुधार के लिए तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक को अपनाता है।
उत्पाद वर्णन
एपॉक्सी रेज़िन इंसुलेटेड ड्राई टाइप ट्रांसफार्मर बहुत सुरक्षित उत्पाद है। इसे सीधे लोड सेंटर में स्थापित किया जा सकता है। यह पूर्व-सुखाने के बिना 100% आर्द्रता वाले वातावरण में अच्छी तरह से काम करता है। इसका व्यापक रूप से निर्माण क्षेत्र, वाणिज्यिक केंद्र, हवाई अड्डे, स्टेशन, बंदरगाह, सबवे, कारखाने, भूमिगत बिजली वितरण स्टेशन, अपतटीय तेल ड्रिलिंग प्लेटफॉर्म, बिजली संयंत्र आदि में उपयोग किया गया है।
उत्पाद की विशेषताएँ
● आग प्रतिरोधी
● नमी प्रतिरोध
● आसान रखरखाव और स्थापना
● कठिन वातावरणीय परिस्थितियों में अच्छी तरह दौड़ना
● गैर-प्रदूषणकारी उत्पाद
● व्यापक ऑपरेशन के दौरान कम नुकसान
पैरामीटर
| नमूना | कोई भार हानि नहीं (डब्ल्यू) |
भार हानि (120%) |
उपस्थिति (%) |
नोलॉड करंट (%) |
शोर स्तर (एलपीए) डीबी |
वज़न (केजी) |
| एससी(बी)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| एससी(बी)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| एससी(बी)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| एससी(बी)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| एससी(बी)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| एससी(बी)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| एससी(बी)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| एससी(बी)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| एससी(बी)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| एससी(बी)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| एससी(बी)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| एससी(बी)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| एससी(बी)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| एससी(बी)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| एससी(बी)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| एससी(बी)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| एससी(बी)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| एससी(बी)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| एससी(बी)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| एससी(बी)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| नमूना | आयाम(एमएम) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| एससी(जेड)(बी) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| एससी(जेड)(बी) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| एससी(जेड)(बी)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| एससी(जेड)(बी)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| एससी(जेड)(बी)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| एससी(जेड)(बी)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| एससी(जेड)(बी)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| एससी(जेड)(बी)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| एससी(जेड)(बी)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| एससी(जेड)(बी)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| एससी(जेड)(बी)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| एससी(जेड)(बी)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| एससी(जेड)(बी)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| एससी(जेड)(बी)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| एससी(जेड)(बी)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| एससी(जेड)(बी)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| एससी(जेड)(बी)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| एससी(जेड)(बी)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| एससी(जेड)(बी)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| एससी(जेड)(बी) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| नमूना | क्षमता (केवीए) | लंबाई (एमएम) |
चौड़ाई (एमएम) | ऊंचाई (एमएम) |
अनुदैर्ध्य (एमएम) | क्षैतिज (एमएम) | वजन (किग्रा) |
| एससी(जेड)(बी) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| एससी(जेड)(बी) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| एससी(जेड)(बी)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| एससी(जेड)(बी)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| एससी(जेड)(बी)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| एससी(जेड)(बी)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| एससी(जेड)(बी)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| एससी(जेड)(बी)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| एससी(जेड)(बी)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| एससी(जेड)(बी)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| एससी(जेड)(बी) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| एससी(जेड)(बी) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| एससी(जेड)(बी)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| एससी(जेड)(बी)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| एससी(जेड)(बी)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| एससी(जेड)(बी)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| एससी(जेड)(बी) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| एससी(जेड)(बी)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| एससी(जेड)(बी) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| एससी(जेड)(बी) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
कंपनी प्रोफाइल
शंघाई इंडस्ट्री ट्रांसफॉर्मर्स कंपनी लिमिटेड (एसजीओबी) विद्युत वितरण उपकरणों की एक पूर्ण-श्रेणी आपूर्तिकर्ता है। हमारे उत्पादों में शामिल हैं:
● तेल में डूबे ट्रांसफार्मर
● 35KV तेल में डूबे ट्रांसफार्मर
● एक्सॉक्सी रेज़िन इन्सुलेशन ड्राई-टाइप पावर ट्रांसफार्मर
● अनाकार मिश्र धातु वितरण ट्रांसफार्मर
● फोटोवोल्टिक ट्रांसफार्मर
● पवन ऊर्जा ट्रांसफार्मर
● बॉक्स-शैली सबस्टेशन ट्रांसफार्मर
हमारी कंपनी की स्थापना 2007 में हुई थी और आज इसकी 40,000 वर्गमीटर की कार्यशाला और 200 से अधिक कर्मचारी हैं। हमारे उत्पादों का व्यापक रूप से बिजली उत्पादन और वितरण, कोयला उत्पादन, धातु विज्ञान, तेल और गैस, रसायन, निर्माण, बंदरगाह, हवाई अड्डे, रेलवे और नगरपालिका बुनियादी ढांचे जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।
हम विद्युत अलमारियाँ और बाड़े, स्विचगियर बॉक्स जैसे संबंधित उपकरण भी बनाते हैं। वर्तमान में, हम अपनी उत्पाद श्रृंखला को बिजली से संबंधित अन्य क्षेत्रों जैसे हॉट श्रिंक कनेक्टर, विद्युत केबल और संबंधित यांत्रिक उपकरण आदि में विस्तारित कर रहे हैं। हमारा लक्ष्य वन-स्टॉप बनाना है हमारे वैश्विक ग्राहक आधार के लिए विद्युत उपकरण और पार्ट्स आपूर्ति मंच।
हम उच्चतम गुणवत्ता वाले उत्पाद वितरित करने के लिए अपनी सख्त गुणवत्ता नियंत्रण प्रणाली पर भरोसा करते हैं। हमारे 200 कर्मचारियों में से 46 अनुभवी इंजीनियर हैं। हमारी गुणवत्ता प्रणाली में निम्नलिखित योग्यताएँ शामिल हैं:
● चीन का राष्ट्रीय ट्रांसफार्मर गुणवत्ता पर्यवेक्षण केंद्र
● ISO-9001:2008 गुणवत्ता प्रबंधन प्रणाली
● ISO-14001:2004 पर्यावरण प्रबंधन प्रणाली
● OHSMS18000 स्वास्थ्य और सुरक्षा प्रणाली
हमारे पेटेंट:
हमारी उत्पादन और गुणवत्ता परीक्षण क्षमताओं में शामिल हैं:
● स्वचालित फ़ॉइल वाइंडिंग
● डिजिटल सिलिकॉन स्टील शीटिंग और स्लिटिंग
● पूरी तरह से स्वचालित वैक्यूम सुखाने ओवन और वार्निश लाइन
● HAEFLY आंशिक निर्वहन परीक्षक
● HAEFLY पावर विश्लेषक
● HAEFLY हार्मोनिक विश्लेषक
परिणाम आपके बुनियादी ढांचे के निवेश को अधिकतम करने के लिए उच्च दक्षता, कम बिजली अपव्यय और कम शोर का एक बेहतर उत्पाद है।
