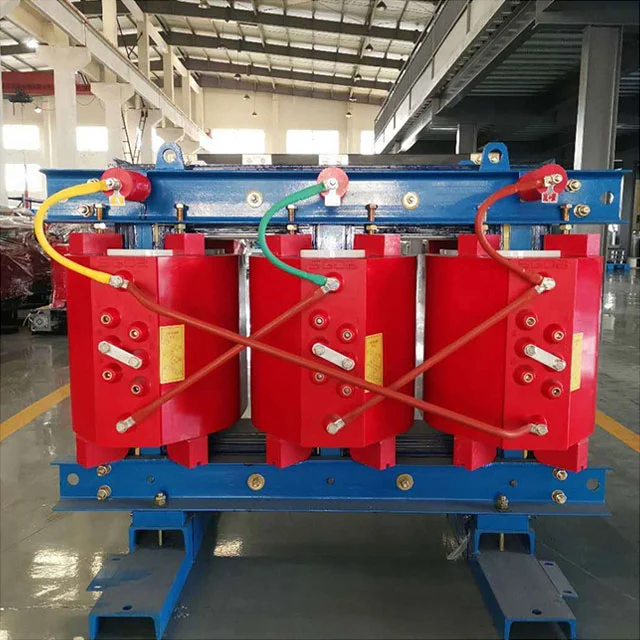

पेशेवर निर्माता के रूप में, SGOB आपको उच्च गुणवत्ता 200kva तीन चरण 50Hz शुष्क प्रकार ट्रांसफार्मर प्रदान करना चाहेगा, जो तरल इन्सुलेशन माध्यम के बिना तीन-चरण पावर रूपांतरण उपकरण है। इनडोर और पर्यावरणीय रूप से संवेदनशील क्षेत्रों के लिए डिज़ाइन किया गया, यह रखरखाव-मुक्त बिजली संचरण और वितरण कोर उपकरण श्रेणी से संबंधित है।
उच्च गुणवत्ता 200kva तीन चरण 50Hz शुष्क प्रकार ट्रांसफार्मर चीन के पेशेवर निर्माता SGOB द्वारा निर्मित होता है, जो विद्युत चुम्बकीय प्रेरण सिद्धांत के माध्यम से एसी वोल्टेज रूपांतरण का एहसास करता है, मध्यम बिजली वितरण आवश्यकताओं के लिए रेटेड क्षमता एडाप्ट, कोर और वाइंडिंग ठोस इन्सुलेशन सामग्री के साथ घुसपैठ की जाती है।
वाइंडिंग सिस्टम कॉपर कंडक्टर और ग्लास फाइबर प्रबलित एपॉक्सी राल कम्पोजिट इन्सुलेशन को अपनाता है, जो वैक्यूम प्रेशर कास्टिंग द्वारा गैपलेस सीलिंग बॉडी में बनता है।
200kva तीन चरण 50 हर्ट्ज ड्राई टाइप ट्रांसफार्मर का कोर पूर्ण तिरछी सीम फाड़ना के साथ अनाज उन्मुख सिलिकॉन स्टील शीट को अपनाता है, और सतह को नमी-प्रूफ इन्सुलेट पेंट परत के साथ लेपित किया जाता है। हीट डिसिपेशन चैनल को तीन-आयामी हनीकॉम्ब एयर पैसेज के साथ डिज़ाइन किया गया है, और तापमान-नियंत्रित स्टार्ट-स्टॉप फैन की मदद से हीट डिस्पेशन को सक्रिय रूप से महसूस किया जाता है।
टर्मिनलों को जोड़ने के लिए संक्षारण-प्रतिरोधी कॉपर बार, द्विदिश केबल एक्सेस का समर्थन करना। शेल कोल्ड रोल्ड स्टील प्लेट स्प्रे तकनीक को अपनाता है, और शॉक एब्जॉर्बर इंस्टॉलेशन इंटरफ़ेस सबसे नीचे आरक्षित है।
ऑपरेशन के दौरान, वेंटिलेशन डक्ट को धूल से मुक्त रखा जाएगा, और वेंटिलेशन डक्ट में धूल संचय को नियमित रूप से नकारात्मक दबाव धूल संग्रह उपकरण के साथ साफ किया जाएगा। हर छह महीने में एक बार टर्मिनलों को जोड़ने के बन्धन की जाँच करें, और उन्हें टॉर्क रिंच के साथ अनुक्रम में फिर से लॉक करें। जब आर्द्रता सीमा मूल्य से कम हो तो इन्सुलेशन प्रतिरोध परीक्षण किया जाना चाहिए। माप से पहले सभी बाहरी कनेक्शनों को डिस्कनेक्ट करें। अचानक बिजली की विफलता के बाद, उपकरण को तब तक खड़े होने की अनुमति दी जाएगी जब तक कि तापमान को पुनः आरंभ करने से पहले परिवेश के तापमान के अनुरूप न हो जाए। रासायनिक सॉल्वैंट्स को खोल की सतह को साफ करने के लिए निषिद्ध है। इसे पोंछने के लिए केवल तटस्थ डिटर्जेंट का उपयोग किया जा सकता है।
200kva तीन चरण 50Hz ड्राई टाइप ट्रांसफार्मर का उपयोग वाणिज्यिक जटिल वितरण कक्ष, उच्च-वृद्धि वाली बिल्डिंग इमरजेंसी पावर सप्लाई सिस्टम, अस्पताल ऑपरेटिंग रूम बैकअप सर्किट, डेटा सेंटर निर्बाध बिजली आपूर्ति लिंक, प्रिसिजन मैन्युफैक्चरिंग वर्कशॉप मुख्य केबल रूपांतरण नोड, पोर्ट क्रेन पावर डिस्ट्रीब्यूशन स्टेशन और सबवे स्टेशन कंट्रोल सेंटर और अन्य इनडोर पावर हब में आग और विस्फोट सुरक्षा की आवश्यकता है।
पारंपरिक शुष्क-प्रकार के ट्रांसफॉर्मर की तुलना में, 200kva तीन चरण 50 हर्ट्ज ड्राई टाइप ट्रांसफार्मर की वैक्यूम कास्टिंग प्रक्रिया वाइंडिंग के अंदर हवा की खाई को समाप्त करती है, और आंशिक डिस्चार्ज गैर-सील संरचनाओं की तुलना में काफी कम है। एपॉक्सी राल और कॉपर कंडक्टर के थर्मल विस्तार गुणांक का मिलान थर्मल साइकिलिंग के कारण होने वाली इन्सुलेशन परत के टूटने से बचने के लिए किया जाता है। तीन-आयामी गर्मी अपव्यय संरचना की गर्मी विनिमय दक्षता पारंपरिक प्लानर पंखों को पार करती है, और तापमान में वृद्धि एक ही लोड के तहत कम हो जाती है। सभी इच्छुक जोड़ों की मुख्य तकनीक चुंबकीय सर्किट हानि को कम करती है, और नो-लोड करंट उद्योग के सामान्य स्तर से बेहतर है। सुरक्षात्मक आवास की जंग निवारक कोटिंग नमक स्प्रे त्वरित परीक्षण से गुजरती है, और गीले वातावरण में धातु भागों के लिए कोई संक्षारण जोखिम नहीं है।
| नमूना | कोई लोड हानि नहीं (डब्ल्यू) |
लोड हानि (120%) |
उपस्थिति (%) |
नोलोड वर्तमान (%) |
शोर स्तर (LPA) डीबी |
वज़न (किग्रा) |
| एससी (बी) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| एससी (बी) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| एससी (बी) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| एससी (बी) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| एससी (बी) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| एससी (बी) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| एससी (बी) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| एससी (बी) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| एससी (बी) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| एससी (बी) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| एससी (बी) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| एससी (बी) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| एससी (बी) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| एससी (बी) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| एससी (बी) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| एससी (बी) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| एससी (बी) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| एससी (बी) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| एससी (बी) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| एससी (बी) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| नमूना | आयाम (मिमी) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| एससी (जेड) (बी) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| एससी (जेड) (बी) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| एससी (जेड) (बी) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| एससी (जेड) (बी) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| एससी (जेड) (बी) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| एससी (जेड) (बी) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| एससी (जेड) (बी) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| एससी (जेड) (बी) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| एससी (जेड) (बी) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| एससी (जेड) (बी) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| एससी (जेड) (बी) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| एससी (जेड) (बी) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| एससी (जेड) (बी) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| एससी (जेड) (बी) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| एससी (जेड) (बी) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| एससी (जेड) (बी) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| एससी (जेड) (बी) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| एससी (जेड) (बी) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| एससी (जेड) (बी) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| एससी (जेड) (बी) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| नमूना | क्षमता (kva) | लंबाई (मिमी) |
चौड़ाई (मिमी) | ऊंचाई (मिमी) |
अनुदैर्ध्य (मिमी) | क्षैतिज (मिमी) | वजन (किग्रा) |
| एससी (जेड) (बी) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| एससी (जेड) (बी) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| एससी (जेड) (बी) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| एससी (जेड) (बी) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| एससी (जेड) (बी) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| एससी (जेड) (बी) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| एससी (जेड) (बी) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| एससी (जेड) (बी) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| एससी (जेड) (बी) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| एससी (जेड) (बी) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| एससी (जेड) (बी) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| एससी (जेड) (बी) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| एससी (जेड) (बी) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| एससी (जेड) (बी) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| एससी (जेड) (बी) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| एससी (जेड) (बी) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| एससी (जेड) (बी) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| एससी (जेड) (बी) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| एससी (जेड) (बी) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| एससी (जेड) (बी) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
क्या तीन-आयामी शीतलन संरचना को अतिरिक्त रखरखाव की आवश्यकता होती है?
फैन मॉड्यूल असर सील डिज़ाइन को अपनाता है, और संचित ऑपरेशन समय के बाद स्नेहन और रखरखाव के बिना, संचित ऑपरेशन समय तक पहुंचने के बाद पूरे के रूप में प्रतिस्थापित किया जा सकता है।
उच्च नमक कोहरे के साथ तटीय क्षेत्रों में टर्मिनल संक्षारण को कैसे रोकें?
200kva तीन चरण 50 हर्ट्ज ड्राई टाइप ट्रांसफॉर्मर का संपर्क चढ़ाना एक निकेल-ज़िनक मिश्र धातु बहुपरत समग्र प्रक्रिया है जिसमें वैकल्पिक टर्मिनल प्रोटेक्शन स्लीव्स हैं जिन्हें नमक स्प्रे संपर्क को अलग करने के लिए स्थापित किया जा सकता है।
