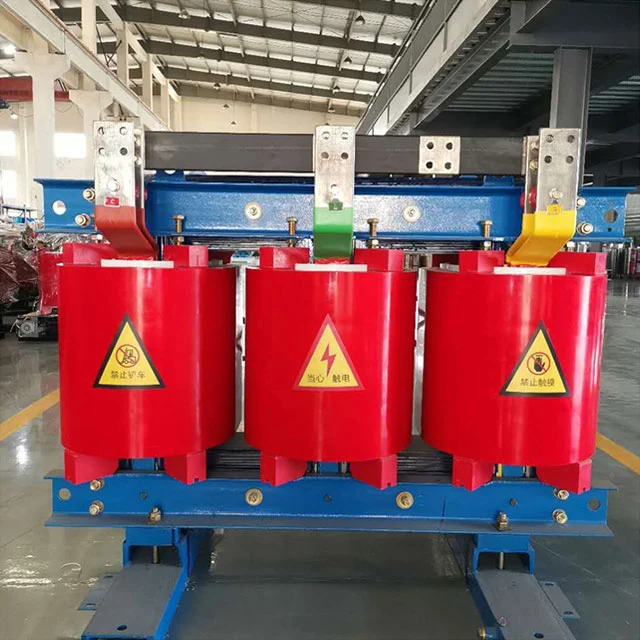

500kva ड्राई ट्रांसफार्मर

The SGOB 500kva Dry Transformer is a high-performance electrical device tailored to meet the rigorous demands of modern industrial, commercial, and institutional applications. With a robust power rating of 500 kilovolt-amperes (kva), this transformer stands as a testament to advanced engineering and innovation.

ऊर्जा दक्षता को ध्यान में रखते हुए डिज़ाइन किया गया, SGOB 500kva ड्राई ट्रांसफार्मर अत्याधुनिक ड्राई-टाइप इन्सुलेशन सामग्री का उपयोग करता है। यह तेल रिसाव से जुड़े जोखिमों को समाप्त करता है, रखरखाव की आवश्यकताओं को कम करता है और पर्यावरणीय स्थिरता को बढ़ाता है। इसका पर्यावरण अनुकूल डिज़ाइन स्वच्छ ऊर्जा समाधानों को बढ़ावा देने और कार्बन उत्सर्जन को कम करने के वैश्विक प्रयासों के अनुरूप है।

The transformer's compact footprint and durable construction make it ideal for installation in space-constrained environments. Its robust build ensures long-term reliability and seamless operation, even in demanding industrial settings. The SGOB 500kva Dry Transformer is engineered to support substantial loads, making it a perfect fit for applications where high power demands are consistent and critical.

In addition to its robust power handling capabilities, the transformer boasts impressive energy efficiency. It minimizes energy losses, maximizing power delivery to the load and reducing operational costs. This makes it an excellent choice for businesses seeking to optimize their energy consumption and reduce their carbon footprint.

SGOB 500kva ड्राई ट्रांसफार्मर एक विश्वसनीय, कुशल और पर्यावरण के अनुकूल बिजली समाधान है। इसका कॉम्पैक्ट डिज़ाइन, मजबूत निर्माण और उन्नत इन्सुलेशन सामग्री इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक बेहतर विकल्प बनाती है, जो निर्बाध बिजली वितरण और परिचालन उत्कृष्टता सुनिश्चित करती है।

उत्पाद की विशेषताएँ

शंघाई इंडस्ट्रियल ट्रांसफार्मर कंपनी लिमिटेड द्वारा निर्मित एपॉक्सी रेजिन कास्ट 500kva ड्राई ट्रांसफार्मर को उन्नत विदेशी तकनीक पेश करके शेनयांग ट्रांसफार्मर रिसर्च इंस्टीट्यूट के सहयोग से विकसित और डिजाइन किया गया है। उत्पाद विश्वसनीयता सूचकांक अंतरराष्ट्रीय उन्नत स्तर पर पहुंच गया है।

SGOB 500kva ड्राई ट्रांसफार्मर सुरक्षित, ज्वालारोधी और अग्निरोधक, प्रदूषण मुक्त है और इसे सीधे लोड सेंटर में स्थापित किया जा सकता है। यह रखरखाव-मुक्त है, स्थापित करना आसान है, इसमें कम व्यापक परिचालन लागत, कम नुकसान, अच्छा नमी-प्रूफ प्रदर्शन है, यह सामान्य रूप से 100% आर्द्रता पर काम कर सकता है, और शटडाउन के बाद पूर्व-सुखाने के बिना इसे ऑपरेशन में डाला जा सकता है। इसमें कम आंशिक डिस्चार्ज, कम शोर, मजबूत गर्मी अपव्यय फ़ंक्शन है, और मजबूर वायु शीतलन स्थितियों के तहत 150% रेटेड लोड पर काम कर सकता है।

SGOB 500kva ड्राई ट्रांसफार्मर अब व्यापक रूप से ऊंची इमारतों, वाणिज्यिक केंद्रों, हवाई अड्डों, स्टेशनों, गोदी, सबवे, कारखानों, भूमिगत वितरण स्टेशनों, अपतटीय तेल ड्रिलिंग प्लेटफार्मों, बिजली संयंत्रों और कठोर वातावरण और उपयोग की शर्तों वाले अन्य स्थानों में उपयोग किया जाता है।

Main materials and features

The coil uses F-class insulated copper wire as conductor and glass fiber and epoxy resin composite material as insulation. Its expansion coefficient is close to that of copper conductor and has good impact resistance, temperature change resistance and crack resistance. All components of glass fiber and epoxy resin are self-extinguishing and will not continue to burn. At the same time, the high-voltage coil is cast with epoxy resin under 1mbar vacuum state, and there are no bubbles inside the coil, ensuring that the partial discharge of the coil is small. At the same time, the loss of the transformer is effectively reduced.

ट्रांसफार्मर का लौह कोर निप्पॉन स्टील, जापान से आयातित व्यवस्थित अनाज अभिविन्यास के साथ उच्च-पारगम्यता कोल्ड-रोल्ड सिलिकॉन स्टील शीट की 30EH120 श्रृंखला से बना है, जिसमें 45 डिग्री पूर्ण-बेवल जोड़ और चार-स्तरीय चरण-दर-चरण स्टैकिंग है। नमी और जंग को रोकने के लिए लोहे की कोर की सतह को इन्सुलेटिंग राल पेंट से सील कर दिया जाता है, और दो क्लैंप और फास्टनरों में जंग-रोधी सुरक्षात्मक परतें होती हैं। संपूर्ण आयरन कोर एक नॉन-स्टैक्ड आयरन योक और स्टील पुल प्लेट संरचना को अपनाता है, जो प्रभावी रूप से नो-लोड लॉस, नो-लोड करंट और आयरन कोर शोर को कम करता है।

कम वोल्टेज और उच्च वर्तमान कॉइल के लिए, शॉर्ट सर्किट होने पर शॉर्ट सर्किट तनाव बड़ा होता है, और कम वोल्टेज घुमावों की संख्या छोटी होती है। लो वोल्टेज करंट जितना बड़ा होगा, वायर वाइंडिंग प्रकार का उपयोग करने पर अस्थिर एम्पीयर-टर्न की समस्या उतनी ही अधिक प्रमुख होगी। ताप अपव्यय समस्या पर भी विचार करने की आवश्यकता है। इस समय, कम वोल्टेज के लिए फ़ॉइल वाइंडिंग का उपयोग उपरोक्त समस्याओं को बेहतर ढंग से हल कर सकता है। सबसे पहले, फ़ॉइल उत्पादों में अक्षीय मोड़ और अक्षीय घुमावदार सर्पिल कोण नहीं होते हैं। उच्च और निम्न वोल्टेज वाइंडिंग के एम्पीयर-टर्न संतुलित होते हैं, और शॉर्ट सर्किट होने पर ट्रांसफार्मर का अक्षीय तनाव छोटा होता है। दूसरे, इसके पतले इन्सुलेशन के कारण, प्रक्रिया में बहु-परत वायु नलिकाओं को इच्छानुसार सेट किया जा सकता है, और गर्मी अपव्यय समस्या भी बेहतर ढंग से हल हो जाती है। कॉइल की आंतरिक वेल्डिंग पूरी तरह से स्वचालित फ़ॉइल वाइंडिंग मशीन पर क्सीनन सुरक्षा वेल्डिंग को अपनाती है, जिसमें उच्च परिशुद्धता, कम वेल्डिंग प्रतिरोध और कोई बाहरी वेल्डिंग प्रक्रिया नहीं होती है। वाइंडिंग परतों के बीच डीएमडी इन्सुलेशन का उपयोग किया जाता है, और वाइंडिंग के बाद सिरों को राल से सील और ठीक किया जाता है।

क्रॉस-फ्लो टॉप-ब्लोइंग कूलिंग फैन को अपनाया जाता है, जिसमें कम शोर, उच्च हवा का दबाव, सुंदर उपस्थिति आदि की विशेषताएं होती हैं, और ट्रांसफार्मर की अधिभार क्षमता को बढ़ाता है। ट्रांसफार्मर संचालन की सुरक्षा और विश्वसनीयता में सुधार के लिए तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक को अपनाता है।

PRODUCT DESCRIPTION

एपॉक्सी रेज़िन इंसुलेटेड ड्राई टाइप ट्रांसफार्मर बहुत सुरक्षित उत्पाद है। इसे सीधे लोड सेंटर में स्थापित किया जा सकता है। यह पूर्व-सुखाने के बिना 100% आर्द्रता वाले वातावरण में अच्छी तरह से काम करता है। इसका व्यापक रूप से निर्माण क्षेत्र, वाणिज्यिक केंद्र, हवाई अड्डे, स्टेशन, बंदरगाह, सबवे, कारखाने, भूमिगत बिजली वितरण स्टेशन, अपतटीय तेल ड्रिलिंग प्लेटफॉर्म, बिजली संयंत्र आदि में उपयोग किया गया है।

उत्पाद की विशेषताएँ

● आग प्रतिरोधी

● नमी प्रतिरोध

● आसान रखरखाव और स्थापना

● कठिन वातावरणीय परिस्थितियों में अच्छी तरह दौड़ना

● गैर-प्रदूषणकारी उत्पाद

● व्यापक ऑपरेशन के दौरान कम नुकसान

पैरामीटर

कंपनी प्रोफाइल

शंघाई इंडस्ट्री ट्रांसफॉर्मर्स कंपनी लिमिटेड (एसजीओबी) विद्युत वितरण उपकरणों की एक पूर्ण-श्रेणी आपूर्तिकर्ता है। हमारे उत्पादों में शामिल हैं:

● तेल में डूबे ट्रांसफार्मर

● 35KV तेल में डूबे ट्रांसफार्मर

● Expoxy resin insulation dry-type power transformers

● अनाकार मिश्र धातु वितरण ट्रांसफार्मर

● फोटोवोल्टिक ट्रांसफार्मर

● पवन ऊर्जा ट्रांसफार्मर

● बॉक्स-शैली सबस्टेशन ट्रांसफार्मर

हमारी कंपनी की स्थापना 2007 में हुई थी और आज इसकी 40,000 वर्गमीटर की कार्यशाला और 200 से अधिक कर्मचारी हैं। हमारे उत्पादों का व्यापक रूप से बिजली उत्पादन और वितरण, कोयला उत्पादन, धातु विज्ञान, तेल और गैस, रसायन, निर्माण, बंदरगाह, हवाई अड्डे, रेलवे और नगरपालिका बुनियादी ढांचे जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।

हम विद्युत अलमारियाँ और बाड़े, स्विचगियर बॉक्स जैसे संबंधित उपकरण भी बनाते हैं। वर्तमान में, हम अपनी उत्पाद श्रृंखला को बिजली से संबंधित अन्य क्षेत्रों जैसे हॉट श्रिंक कनेक्टर, विद्युत केबल और संबंधित यांत्रिक उपकरण आदि में विस्तारित कर रहे हैं। हमारा लक्ष्य वन-स्टॉप बनाना है हमारे वैश्विक ग्राहक आधार के लिए विद्युत उपकरण और पार्ट्स आपूर्ति मंच।

हम उच्चतम गुणवत्ता वाले उत्पाद वितरित करने के लिए अपनी सख्त गुणवत्ता नियंत्रण प्रणाली पर भरोसा करते हैं। हमारे 200 कर्मचारियों में से 46 अनुभवी इंजीनियर हैं। हमारी गुणवत्ता प्रणाली में निम्नलिखित योग्यताएँ शामिल हैं:

● चीन का राष्ट्रीय ट्रांसफार्मर गुणवत्ता पर्यवेक्षण केंद्र

● ISO-9001:2008 गुणवत्ता प्रबंधन प्रणाली

● ISO-14001:2004 पर्यावरण प्रबंधन प्रणाली

● OHSMS18000 Health and Safety System

Our Patents:

हमारी उत्पादन और गुणवत्ता परीक्षण क्षमताओं में शामिल हैं:

● Automatic foil winding

● डिजिटल सिलिकॉन स्टील शीटिंग और स्लिटिंग

● पूरी तरह से स्वचालित वैक्यूम सुखाने ओवन और वार्निश लाइन

● HAEFLY आंशिक निर्वहन परीक्षक

● HAEFLY पावर विश्लेषक

● HAEFLY हार्मोनिक विश्लेषक

परिणाम आपके बुनियादी ढांचे के निवेश को अधिकतम करने के लिए उच्च दक्षता, कम बिजली अपव्यय और कम शोर का एक बेहतर उत्पाद है।
