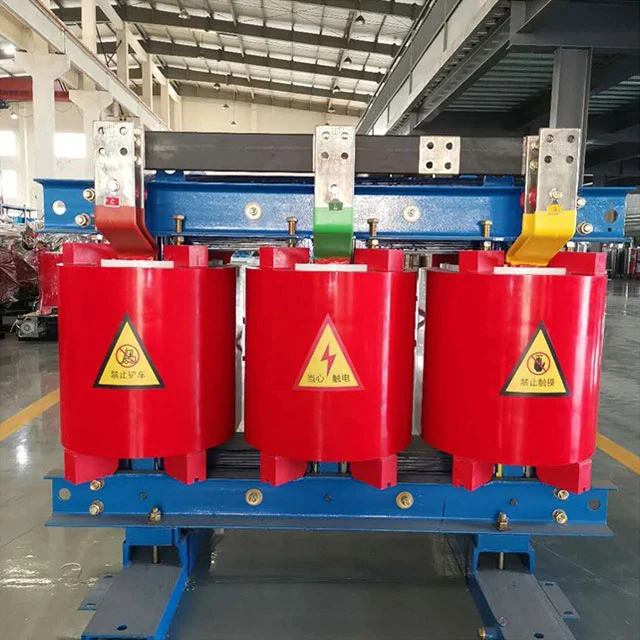

एक पेशेवर निर्माता के रूप में, SGOB उच्च गुणवत्ता वाले 630 केवीए तीन चरण शुष्क प्रकार ट्रांसफार्मर, एक प्रकार का ठोस-अछूता पावर रूपांतरण उपकरण प्रदान करता है। वोल्टेज परिवर्तन एपॉक्सी राल-एन्कैप्सुलेटेड कॉइल के माध्यम से प्राप्त किया जाता है, तरल रिसाव के जोखिम को समाप्त करता है और उच्च सुरक्षा मानकों की आवश्यकता वाले बिजली आपूर्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है।
SGOB के इस 630 केवीए तीन-चरण ड्राई-टाइप ट्रांसफार्मर में 100% कॉपर वाइंडिंग, 5000V उच्च वोल्टेज और 50Hz/60Hz आवृत्ति है। यह बिजली संयंत्रों, सबस्टेशनों, आदि में उपयोग के लिए IEC मानकों का अनुपालन करता है। रेटेड वोल्टेज में 6kV, 6.3kV, 10kV, 10.5kV और 11kV शामिल हैं। विशिष्ट आवश्यकताओं के लिए अनुकूलन उपलब्ध है। अधिक जानकारी के लिए हमसे संपर्क करें।
उत्पाद की विशेषताएँ:
1। कॉइल फाइबरग्लास कम्पोजिट इन्सुलेशन के साथ कॉपर कंडक्टरों का उपयोग करते हैं, एक बुलबुला-मुक्त, सील संरचना के लिए एपॉक्सी राल में वैक्यूम-कास्ट।
2। कोर हिस्टैरिसीस लॉस को कम करने के लिए एक कदम-लैप डिज़ाइन के साथ अनाज-उन्मुख सिलिकॉन स्टील शीट का उपयोग करता है।
3। कम-वोल्टेज पक्ष एक समान वर्तमान वितरण के लिए स्वचालित आर्गन आर्क वेल्डिंग के साथ एक पन्नी घुमावदार संरचना का उपयोग करता है।
4। एक अक्षीय प्रशंसक के साथ एक बुद्धिमान तापमान नियंत्रण प्रणाली शीतलन दक्षता को नियंत्रित करती है।
5। मुद्रांकित आवरण में संवर्धित संवहन के लिए कूलिंग पंख हैं, और एक संक्षारण प्रतिरोधी कोटिंग नमक स्प्रे से बचाता है।
उत्पादन प्रक्रिया:
घुमावदार होने के बाद, तांबे के तार को इंसुलेटिंग वार्निश के साथ पूर्व-संक्रमित किया जाता है, फिर इलाज के लिए एपॉक्सी राल में वैक्यूम-कास्ट। कोर लेजर-कट और स्टैक्ड है, जिसमें हाइड्रोलिक क्लैंप निरंतर दबाव को लागू करते हैं। विधानसभा के बाद, कोर और कॉइल घटकों को बंधने के लिए पके हुए हैं। आंशिक डिस्चार्ज स्कैनिंग और हार्मोनिक विश्लेषण शिपमेंट से पहले किया जाता है, जिसमें डेटा को ट्रेसबिलिटी के लिए क्लाउड पर अपलोड किया जाता है।
तेल-प्रकरण ट्रांसफार्मर पर प्रमुख लाभ:
1। तेल से प्रभावित ट्रांसफार्मर को सील की विफलता के कारण तेल रिसाव का खतरा होता है, संभवतः मिट्टी के प्रदूषण और आग के खतरों का कारण बनता है; 630 केवीए तीन-चरण ड्राई-टाइप ट्रांसफॉर्मर ज्वलनशील मीडिया को समाप्त करता है, और एक चाप दोष के मामले में राल स्व-एक्स्टिंग्यूज़, माध्यमिक क्षति को रोकता है। तेल-प्रकरण वाले ट्रांसफार्मर ओवरलोड परिस्थितियों में ज्वलनशील गैसें उत्पन्न करते हैं, जिससे गैस सुरक्षा प्रणालियों की आवश्यकता होती है। ड्राई-टाइप ट्रांसफॉर्मर सीधे एम्बेडेड सेंसर का उपयोग करके सबसे गर्म बिंदु के तापमान की निगरानी करते हैं, प्रारंभिक चेतावनी और प्रतिक्रिया की गति में सुधार करते हैं।
2। तेल-इमर्स्ड ट्रांसफार्मर में, कम तापमान पर तेल की चिपचिपाहट में परिवर्तन गर्मी विघटन दक्षता को प्रभावित करते हैं, और उच्च तापमान इन्सुलेशन उम्र बढ़ने में तेजी लाते हैं; शुष्क-प्रकार के ट्रांसफॉर्मर में एपॉक्सी राल का थर्मल विस्तार गुणांक तांबे के कंडक्टरों से मेल खाता है, जो चरम तापमान भिन्नताओं के तहत यांत्रिक स्थिरता को बनाए रखता है। तेल से प्रभावित ट्रांसफार्मर को आवधिक तेल की गुणवत्ता और नमी सामग्री परीक्षण की आवश्यकता होती है; सूखे-प्रकार के ट्रांसफॉर्मर की पूरी तरह से सील संरचना 100% आर्द्रता वातावरण में संचालन की अनुमति देती है, जो नमक स्प्रे संक्षारण के साथ समुद्री वातावरण में अतिरिक्त सुरक्षात्मक बाड़ों की आवश्यकता को समाप्त करती है।
3। तेल-इमर्स्ड ट्रांसफार्मर रखरखाव के लिए विशेष तेल निस्पंदन उपकरण और अपशिष्ट तेल निपटान लागत की आवश्यकता होती है; आकस्मिक लीक के परिणामस्वरूप साइट की सफाई लागत होती है; ड्राई-टाइप ट्रांसफॉर्मर को केवल सतह की धूल संचय के लिए संपीड़ित हवा की सफाई की आवश्यकता होती है, जिसमें कोई उपभोग्य प्रतिस्थापन लागत नहीं होती है। तेल से प्रभावित ट्रांसफार्मर के निपटान में खतरनाक अपशिष्ट प्रक्रियाएं शामिल हैं; ड्राई-टाइप सामग्री को यंत्रवत् कुचल, क्रमबद्ध और पुनर्नवीनीकरण किया जा सकता है, जो कि अवशिष्ट मूल्य में काफी वृद्धि हो सकती है। तेल से प्रेरित ट्रांसफार्मर मरम्मत के लिए तेल की निकासी प्रक्रियाओं की आवश्यकता होती है; ड्राई-टाइप ट्रांसफॉर्मर मॉड्यूलर वाइंडिंग रिप्लेसमेंट का समर्थन करते हैं, डाउनटाइम को कम करते हैं।
रखरखाव नोट्स
1। राल में माइक्रो-क्रैक से बचने के लिए 630 केवीए तीन-चरण ड्राई-टाइप ट्रांसफार्मर के संचालन के दौरान हीट सिंक पर सीधे उच्च दबाव वाली एयर गन का उपयोग न करें।
2। तीन महीने से अधिक समय तक जमा होने पर एक नरम ब्रश के साथ गर्मी अपव्यय चैनलों से साफ धूल।
3। मानसून के मौसम से पहले तटीय क्षेत्रों में टर्मिनलों पर नमक क्रिस्टल गठन की जांच करें।
4। अचानक शॉर्ट सर्किट के बाद इंटर-टर्न इन्सुलेशन परीक्षण करें।
5। लंबी अवधि के भंडारण के दौरान एक शुष्क वातावरण में सील और स्टोर; पुनरारंभ करने से पहले 48 घंटे के लिए एक निरंतर तापमान और आर्द्रता बनाए रखें।
क्या ओवरलोड क्षमता तेल से प्रभावित ट्रांसफार्मर की तुलना में कम है?
रेजिन-एन्कैप्सुलेटेड वाइंडिंग में एक उच्च थर्मल क्षमता होती है, और जबरन हवा को ठंडा करने के तहत, निरंतर अधिभार समय वास्तव में तेल-इंसर्ड ट्रांसफार्मर की तुलना में लंबा होता है; अचानक शॉर्ट सर्किट के बाद इन्सुलेशन रिकवरी की गति भी तेज होती है।
उत्पाद पैरामीटर
| नमूना | कोई लोड हानि नहीं (डब्ल्यू) |
लोड हानि (120%) |
उपस्थिति (%) |
नोलोड वर्तमान (%) |
शोर स्तर (LPA) डीबी |
वज़न (किग्रा) |
| एससी (बी) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| एससी (बी) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| एससी (बी) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| एससी (बी) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| एससी (बी) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| एससी (बी) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| एससी (बी) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| एससी (बी) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| एससी (बी) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| एससी (बी) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| एससी (बी) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| एससी (बी) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| एससी (बी) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| एससी (बी) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| एससी (बी) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| एससी (बी) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| एससी (बी) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| एससी (बी) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| एससी (बी) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| एससी (बी) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| नमूना | आयाम (मिमी) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| एससी (जेड) (बी) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| एससी (जेड) (बी) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| एससी (जेड) (बी) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| एससी (जेड) (बी) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| एससी (जेड) (बी) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| एससी (जेड) (बी) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| एससी (जेड) (बी) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| एससी (जेड) (बी) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| एससी (जेड) (बी) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| एससी (जेड) (बी) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| एससी (जेड) (बी) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| एससी (जेड) (बी) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| एससी (जेड) (बी) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| एससी (जेड) (बी) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| एससी (जेड) (बी) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| एससी (जेड) (बी) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| एससी (जेड) (बी) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| एससी (जेड) (बी) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| एससी (जेड) (बी) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| एससी (जेड) (बी) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| नमूना | क्षमता (kva) | लंबाई (मिमी) |
चौड़ाई (मिमी) | ऊंचाई (मिमी) |
अनुदैर्ध्य (मिमी) | क्षैतिज (मिमी) | वजन (किग्रा) |
| एससी (जेड) (बी) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| एससी (जेड) (बी) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| एससी (जेड) (बी) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| एससी (जेड) (बी) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| एससी (जेड) (बी) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| एससी (जेड) (बी) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| एससी (जेड) (बी) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| एससी (जेड) (बी) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| एससी (जेड) (बी) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| एससी (जेड) (बी) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| एससी (जेड) (बी) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| एससी (जेड) (बी) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| एससी (जेड) (बी) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| एससी (जेड) (बी) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| एससी (जेड) (बी) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| एससी (जेड) (बी) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| एससी (जेड) (बी) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| एससी (जेड) (बी) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| एससी (जेड) (बी) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| एससी (जेड) (बी) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
