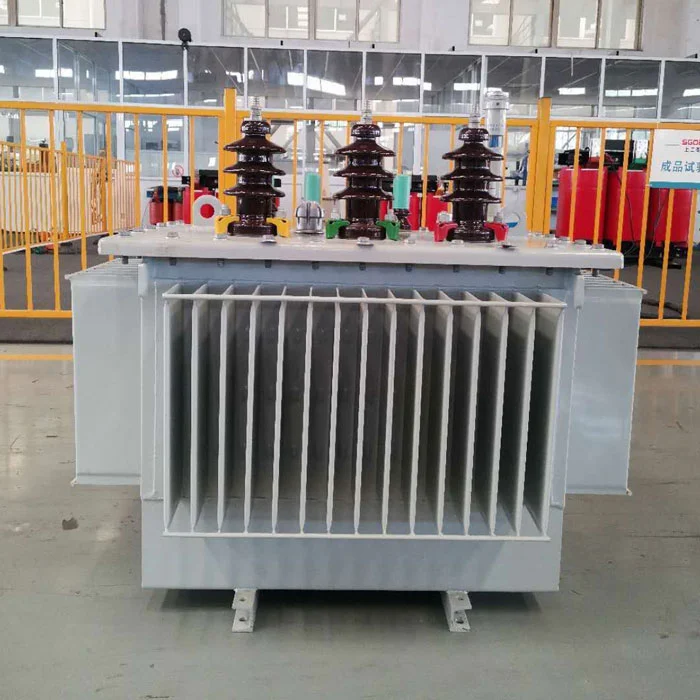

शंघाई इंडस्ट्रियल ट्रांसफार्मर कंपनी लिमिटेड वाणिज्यिक विद्युत वितरण के लिए 80 केवीए तेल में डूबे ट्रांसफार्मर की आपूर्ति करती है। प्राथमिक अनुप्रयोग: वाणिज्यिक सुविधाओं के लिए 10kV/20kV से 0.4kV तक चरण-डाउन। नो-लोड लॉस 0.18kW, लोड लॉस 1.05kW। वार्षिक बिजली लागत लगभग. 50% औसत लोड पर $420। कुल वजन 540 किलो.
निर्माता:शंघाई इंडस्ट्रियल ट्रांसफार्मर कंपनी लिमिटेड (स्था. 2007)
The वाणिज्यिक विद्युत वितरण के लिए 80 केवीए तेल में डूबा हुआ ट्रांसफार्मरसुविधा स्टोर (300-500m²), सामुदायिक क्लीनिक, छोटे होटल (20-30 कमरे), और 0.4kV पर 150-250 एम्पीयर के बीच कुल कनेक्टेड लोड वाले हल्के विनिर्माण कार्यशालाओं सहित छोटे से मध्यम वाणिज्यिक सुविधाओं के लिए एक सामान्य विनिर्देश है।
| उपकरण का प्रकार | मात्रा | उपकुल भार (केवीए) |
|---|---|---|
| एलईडी लाइटिंग (प्रत्येक 100W) | 100 फिक्स्चर | 10 |
| एचवीएसी (प्रत्येक को 5 किलोवाट ठंडा करना) | 4 इकाइयाँ | 20 |
| लिफ्ट (7.5 किलोवाट) | 1 इकाई | 8 |
| प्वाइंट-ऑफ-सेल सिस्टम + आईटी | 10 कार्यस्थान | 5 |
| प्रशीतन (वाणिज्यिक कूलर) | 6 इकाइयाँ | 12 |
| विविध आउटलेट | - | 15 |
| कुल सामान्य भार | 70 केवीए | |
| सुरक्षा मार्जिन | 10 केवीए |
वाणिज्यिक विद्युत वितरण के लिए यह 80 केवीए तेल में डूबा ट्रांसफार्मर भविष्य के विस्तार के लिए 10-15% क्षमता आरक्षित के साथ उपरोक्त विशिष्ट वाणिज्यिक मिश्रण का समर्थन करता है।
| रेटेड क्षमता | 80 केवीए |
| प्राथमिक वोल्टेज | 10 ±2×2.5% / 20 केवी |
| द्वितीयक वोल्टेज | 400V/230V तीन चरण |
| आवृत्ति | 50 हर्ट्ज |
| कनेक्शन समूह | Dyn11 (मानक) |
| नो-लोड हानि (मापा गया) | ≤0.18 किलोवाट (सामान्य 0.176-0.179) |
| लोड हानि @75°C | ≤1.05 किलोवाट |
| मुक़ाबला | 4% |
| नो-लोड करंट | ≤1.7% (सामान्य 1.5-1.6%) |
| कुल द्रव्यमान | 540 किग्रा (तेल द्रव्यमान लगभग 105 किग्रा) |
| नौवहन पैमाना | 950 × 600 × 1250 मिमी (क्रेटेड) |
| ठंडा करने की विधि | ओनान (तेल प्राकृतिक वायु प्राकृतिक) |
| 1 मीटर की दूरी पर शोर का स्तर | ≤55 डीबी(ए) |
| पैरामीटर | फ़ैक्टरी परीक्षण औसत | आईईसी सीमा | स्थिति |
|---|---|---|---|
| नो-लोड हानि | 0.177 किलोवाट | 0.20 किलोवाट (अधिकतम) | सीमा से 11.5% नीचे |
| भार हानि | 1.04 किलोवाट | 1.10 किलोवाट | सीमा से 5.5% कम |
| नो-लोड करंट | 1.55% | 2.0% | सीमा से 22.5% कम |
गणना के आधार पर: 80kVA ट्रांसफार्मर 50% औसत लोड (40 kVA), पावर फैक्टर 0.85, परिचालन घंटे 5,840 घंटे/वर्ष (16 घंटे/दिन × 365 दिन), बिजली दर $0.12/kWh पर काम कर रहा है।
| हानि का प्रकार | पावर (किलोवाट) | वार्षिक ऊर्जा (किलोवाट) | वार्षिक लागत |
|---|---|---|---|
| नो-लोड हानि (24/7) | 0.18 | 1,577 | $189 |
| लोड हानि (50% लोड पर) | 1.05 × (0.5)² = 0.26 | 1,518 | $182 |
| कुल | 0.44 औसत | 3,095 | $371 |
60% औसत लोड (48 केवीए) पर, वार्षिक लागत लगभग $440 तक बढ़ जाती है।
वाणिज्यिक ट्रांसफार्मर अक्सर कब्जे वाले स्थानों के पास स्थापित किए जाते हैं। इसमें शोर के स्रोत और शमनवाणिज्यिक विद्युत वितरण के लिए 80 केवीए तेल में डूबा हुआ ट्रांसफार्मर:
| शोर स्रोत | योगदान | इस मॉडल में शमन |
|---|---|---|
| कोर मैग्नेटोस्ट्रिक्शन | 70% | फ्लक्स घनत्व घटकर 1.65T (बनाम 1.70T मानक) हो गया |
| कूलिंग फैन (यदि सुसज्जित हो) | 0% | कोई प्रशंसक नहीं - केवल ओएनएएन |
| टैंक कंपन | 20% | कोर और टैंक के बीच एंटी-वाइब्रेशन पैड |
| चुंबकीय गुंजन | 10% | स्टेप-लैप कोर जोड़ |
| सुविधा का प्रकार | विशिष्ट अधिकतम मांग | अनुशंसित रेटिंग | क्यों |
|---|---|---|---|
| छोटा सुविधा स्टोर (200m²) | 25-35 केवीए | 50kVA | 80kVA ओवरसाइज़्ड |
| सुपरमार्केट (500m²) | 55-70 केवीए | 80kVA | सामान्य भार से मेल खाता है |
| छोटा होटल (25 कमरे) | 50-65 केवीए | 80kVA | एसी लोड शिखर की अनुमति देता है |
| सामुदायिक स्वास्थ्य क्लिनिक | 40-60 केवीए | 80kVA | चिकित्सा उपकरण वृद्धि मार्जिन |
| लाइट मशीन की दुकान (3-5 मशीनें) | 50-75 केवीए | 80kVA | मोटर स्टार्टिंग करंट |
| कार्यालय भवन (1500 वर्ग मीटर) | 60-85 केवीए | 100kVA | 80kVA सीमा रेखा |
यदि आपकी अधिकतम मांग लगातार 4 घंटों से अधिक के लिए 70 केवीए से अधिक है, तो इसके बजाय 100 केवीए का चयन करें।
| मांग | यह 80kVA इकाई है | टिप्पणियाँ |
|---|---|---|
| फर्श क्षेत्र की आवश्यकता | 0.45 वर्ग मीटर (870×510मिमी) | प्लस 600 मिमी फ्रंट एक्सेस |
| फर्श लोड हो रहा है | 540 किग्रा + तेल सामग्री | न्यूनतम 1,000 किग्रा/वर्ग मीटर |
| छत की ऊंचाई | न्यूनतम 2.2 मी | झाड़ी पहुंच के लिए |
| वेंटिलेशन खोलना | 0.15 वर्ग मीटर इनलेट + आउटलेट | प्राकृतिक संवहन |
| अग्नि सुरक्षा | आईईसी 60076-12 अनुपालक कक्ष | इनडोर तेल भराव के लिए अनिवार्य |
| ज्वलनशील पदार्थों से मुक्ति | 1.5 मी | प्रति एनएफपीए 70 |
वाणिज्यिक विद्युत वितरण जहाजों के लिए प्रत्येक 80 केवीए तेल डूबे हुए ट्रांसफार्मर में एक परीक्षण रिपोर्ट होती है जिसमें ये मापा मान होते हैं (केवल "पास/असफल" नहीं):
खरीदारों को उत्पादन बैच से संबंधित सीरियल नंबर के साथ एक पीडीएफ रिपोर्ट प्राप्त होती है।
शंघाई इंडस्ट्रियल ट्रांसफार्मर कंपनी लिमिटेड ने जनवरी 2024 और जनवरी 2026 के बीच 80kVA (S11-M-80/10) की 47 इकाइयाँ भेजी हैं।
ये इकाइयाँ फिलीपींस (12 इकाइयाँ), इंडोनेशिया (8 इकाइयाँ), नाइजीरिया (6 इकाइयाँ), वियतनाम (5 इकाइयाँ), और घरेलू चीन (16 इकाइयाँ) में ग्राहकों को वितरित की गईं। संदर्भ ग्राहकों के लिए संपर्क जानकारी गोपनीयता समझौते के तहत प्रदान की जा सकती है।
यहवाणिज्यिक विद्युत वितरण के लिए 80 केवीए तेल में डूबा हुआ ट्रांसफार्मरफ़ैक्टरी-मापा गया औसत 0.177 किलोवाट का नो-लोड नुकसान, शोर स्तर ≤55 डीबी (ए), और शिप की गई 47 इकाइयों पर शून्य वारंटी दावा प्रदान करता है। यह सुपरमार्केट, छोटे होटलों और हल्की व्यावसायिक सुविधाओं के लिए उपयुक्त है, जिन्हें 0.4kV पर 150-250A सेवा की आवश्यकता होती है।
