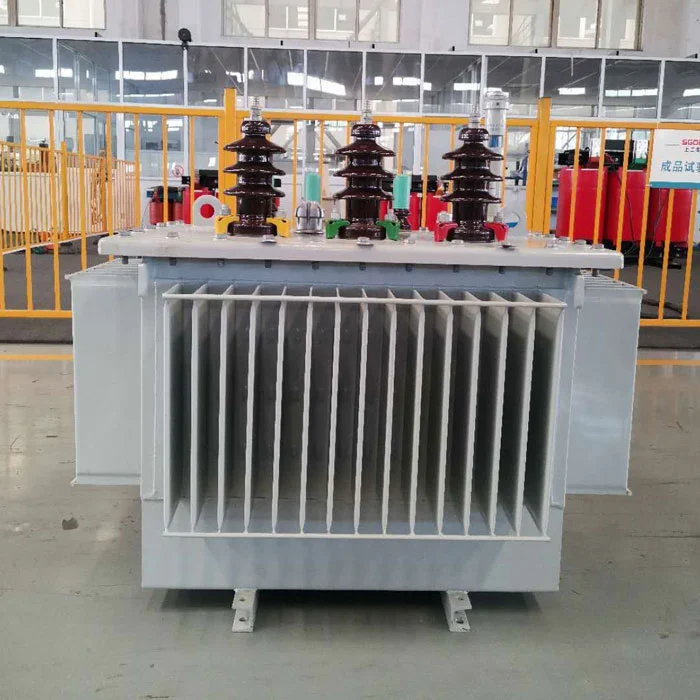

The 80kva तेल डूबे हुए ट्रांसफार्मरएक सील पावर रूपांतरण उपकरण है जिसे कोल्ड-रोल्ड सिलिकॉन स्टील कोर और ऑक्सीजन-मुक्त तांबे की वाइंडिंग के साथ बनाया गया है। यह आंतरिक गर्मी अपव्यय को बढ़ाने के लिए अनुदैर्ध्य तेल चैनलों के साथ एक सर्पिल कॉइल डिजाइन की सुविधा देता है। एक शॉर्ट-सर्किट-प्रतिरोधी संरचना क्षणिक वर्तमान वृद्धि से बचाने के लिए अंत समर्थन को मजबूत करती है। एक समर्पित लिफ्टिंग मैकेनिज्म और पोजिशनिंग सिस्टम ट्रांसपोर्ट स्टेबिलिटी सुनिश्चित करता है।
The 80kva तेल डूबे हुए ट्रांसफार्मरदिन के लोड में उतार-चढ़ाव का सामना करने के लिए शहरी बिजली वितरण प्रणालियों में इस्तेमाल किया जा सकता है, और तेल-इंस्मिड्ड हीट डिसिपेशन निरंतर पूर्ण-लोड ऑपरेशन सुनिश्चित करता है। इसकी संक्षारण प्रतिरोधी संरचना प्रभावी रूप से नम तटीय क्षेत्रों में नमक स्प्रे संक्षारण को अवरुद्ध करती है।
उच्च ऊंचाई वाले क्षेत्रों के लिए प्रबलित इन्सुलेशन तेल अंतर डिजाइन कम दबाव के निर्वहन के जोखिम को कम करता है।
| नमूना | क्षमता (केवीए) |
एचवी (KV) |
लापरवाह (KV) |
कोई लोड हानि नहीं (KW) |
उपस्थिति (%) |
वज़न (किग्रा) |
आयाम (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
घुलित गैस घटकों का नियमित रूप से क्रोमैटोग्राफिक विश्लेषण द्वारा विश्लेषण किया जाता है, और आंतरिक गलती निदान को सक्रिय किया जाता है जब एसिटिलीन सांद्रता असामान्य होती है। तेल के स्तर की निगरानी दो-रंग की खिड़की के संकेतक का उपयोग करके की जाती है, और एक आपातकालीन अलार्म ट्रिगर किया जाता है जब तेल का स्तर अचानक गिर जाता है। वार्षिक तेल ढांकता हुआ शक्ति परीक्षण किया जाता है, और वैक्यूम तेल निस्पंदन तब किया जाता है जब ब्रेकडाउन वोल्टेज दहलीज से नीचे आता है।
एक विशिष्ट लोड दर के नीचे लंबे समय तक ऑपरेशन के परिणामस्वरूप कम तेल का तापमान होता है80kva तेल डूबे हुए ट्रांसफार्मर, जल विश्लेषण और इन्सुलेशन की ताकत को कम करने के लिए अग्रणी। तेल में पानी की घुलनशीलता को बनाए रखने के लिए नियमित रूप से पूर्ण-लोड हीटिंग की आवश्यकता होती है। तेल के तापमान को बनाए रखने के लिए सर्दियों के शटडाउन के दौरान स्वचालित हीटिंग को सक्रिय किया जाना चाहिए।
तुरंत एक घुमावदार विरूपण आवृत्ति प्रतिक्रिया परीक्षण करें और इसकी तुलना एक संदर्भ स्पेक्ट्रम से करें। कवर को लटकाकर होल्ड-डाउन बोल्ट के विस्थापन की जाँच करें, और अक्षीय आयामों को सत्यापित करने के लिए एक लेजर रेंजफाइंडर का उपयोग करें। असामान्य कंपन हार्मोनिक्स के लिए मॉनिटर करने के लिए एक नो-लोड परीक्षण करें। यदि कोर कई बिंदुओं पर ग्राउंड किया जाता है, तो इन्सुलेशन को खत्म और मरम्मत करें।
